优势特点：根据工件直径大小自动调节，范围宽,精度高,启动力矩大，刚性大、承载力强，摩擦力大,寿命长等特点
适用范围：本产品广泛应用于风电、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等行业。

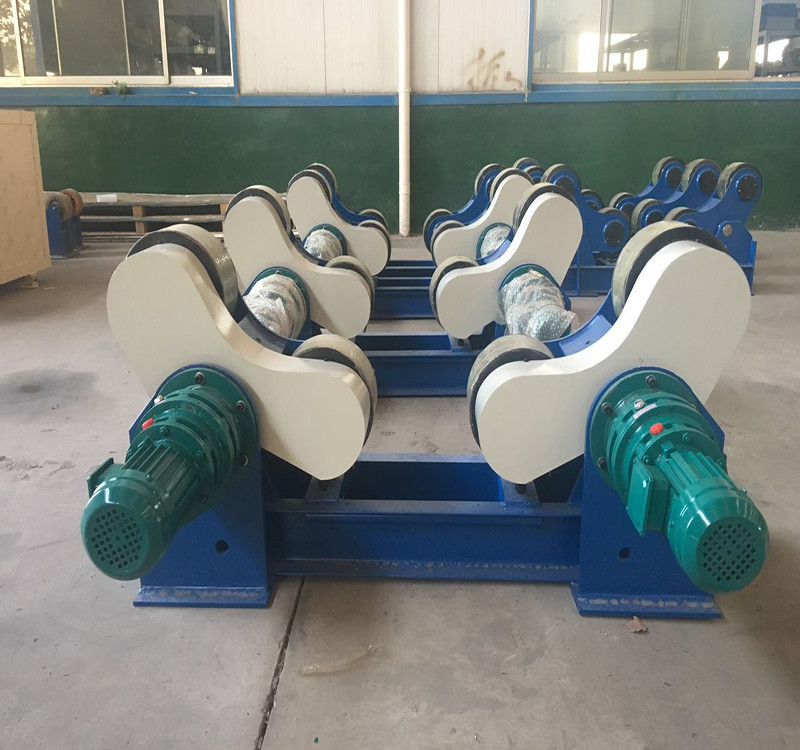

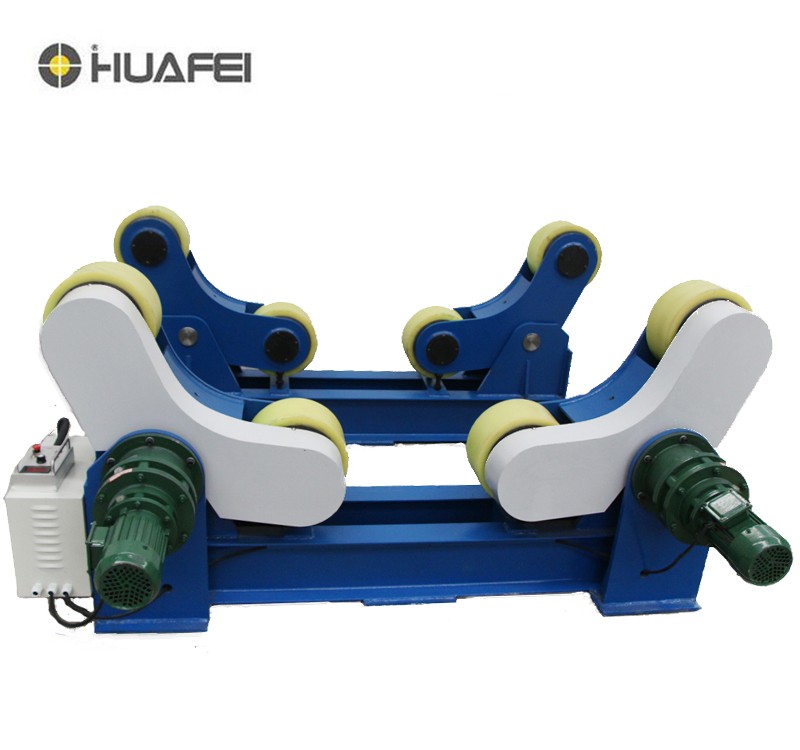

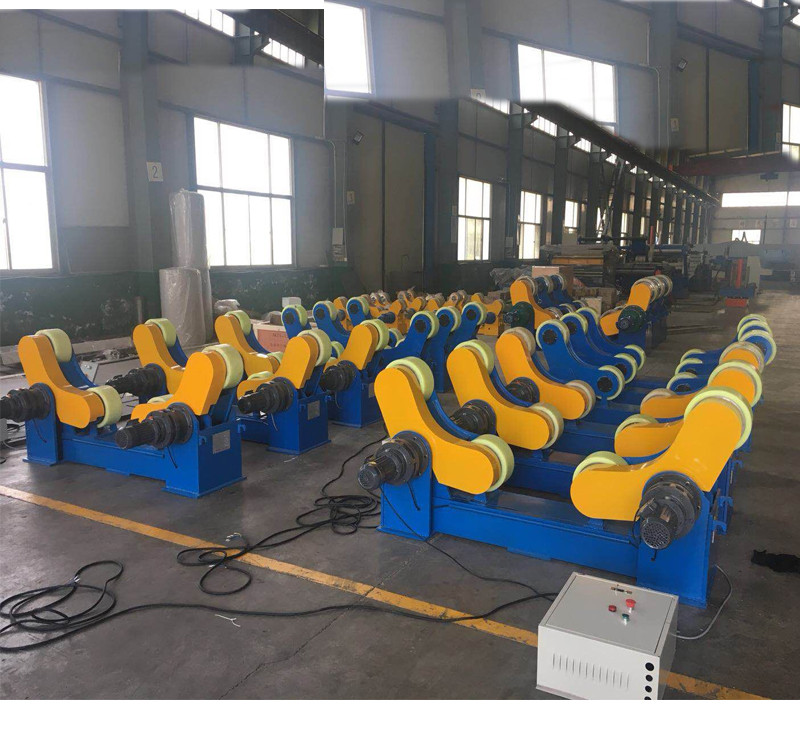

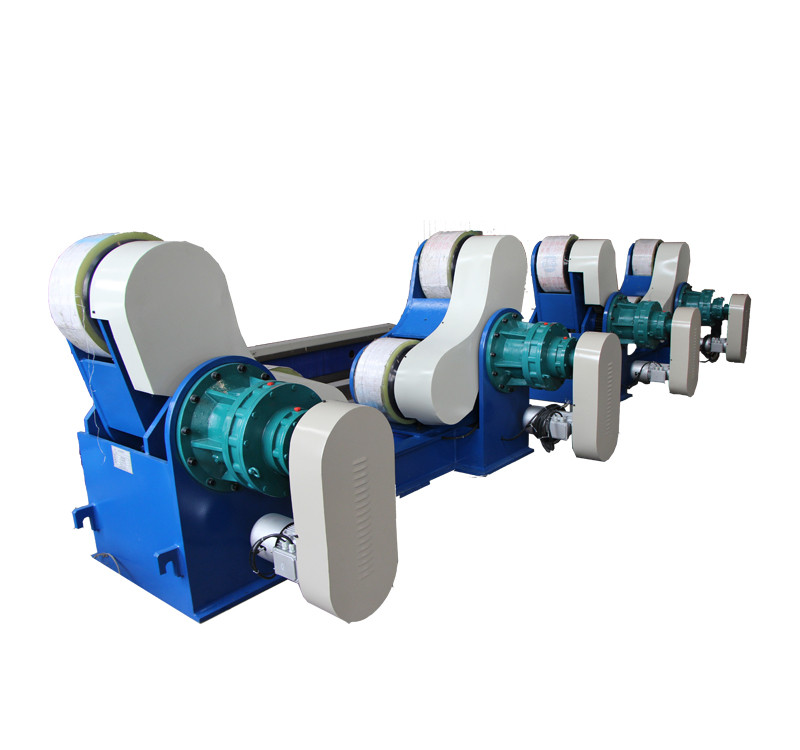

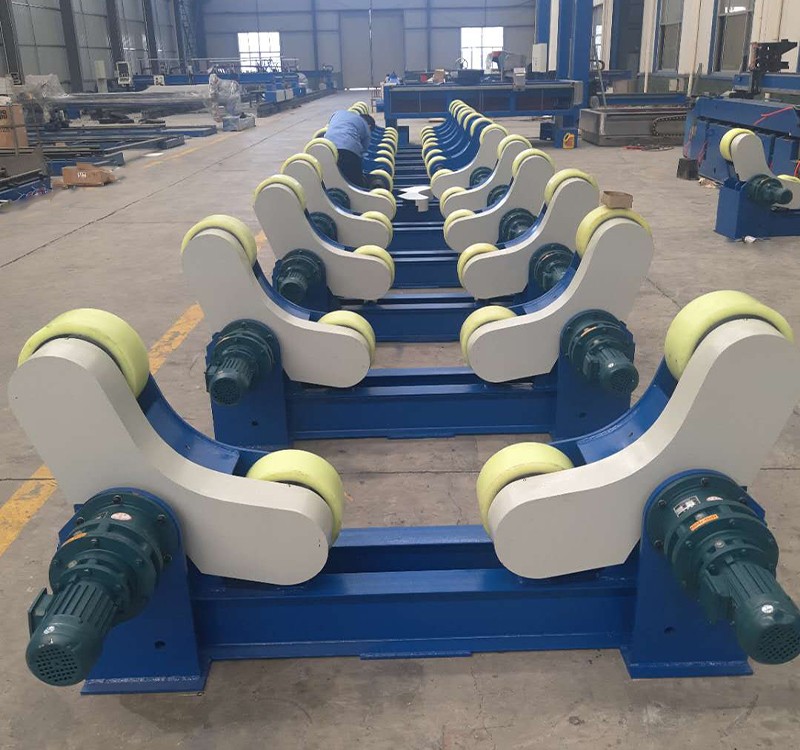

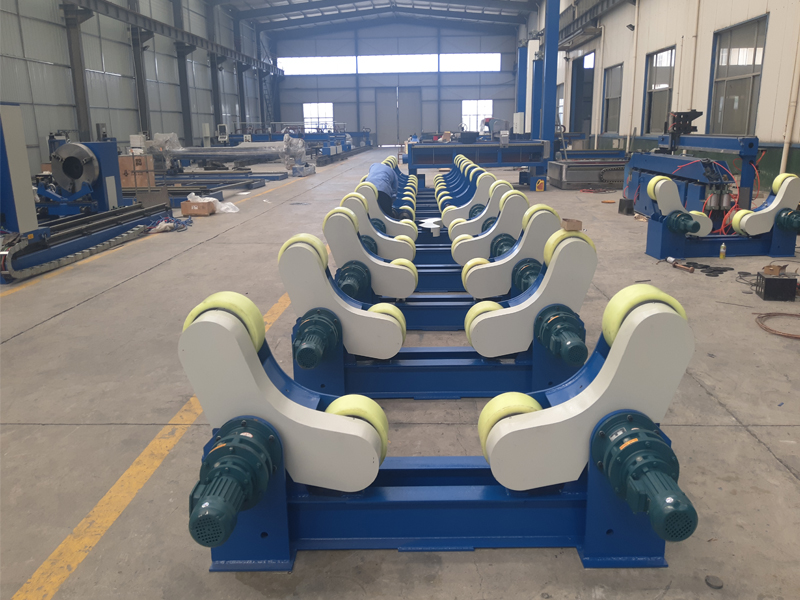

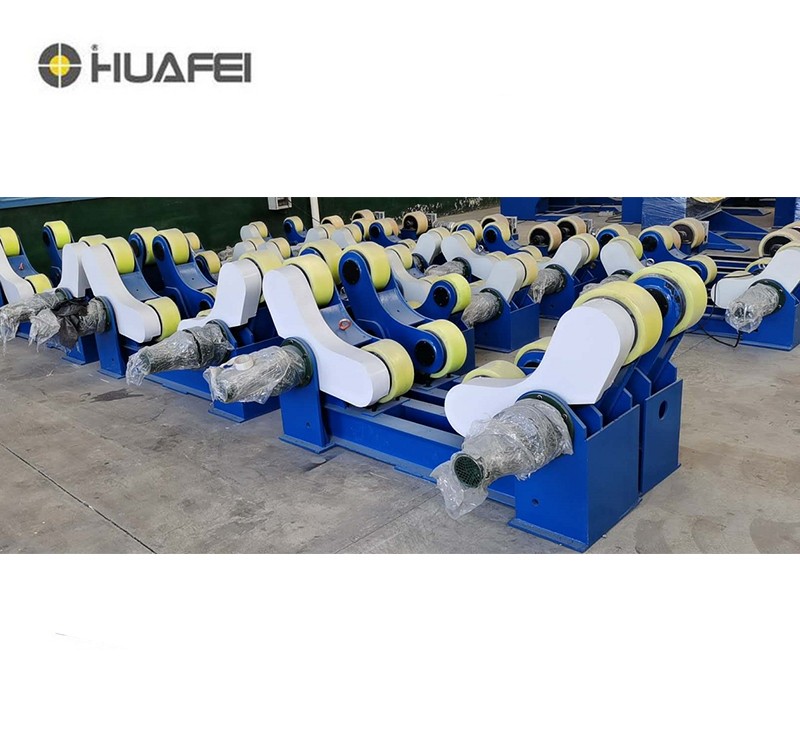

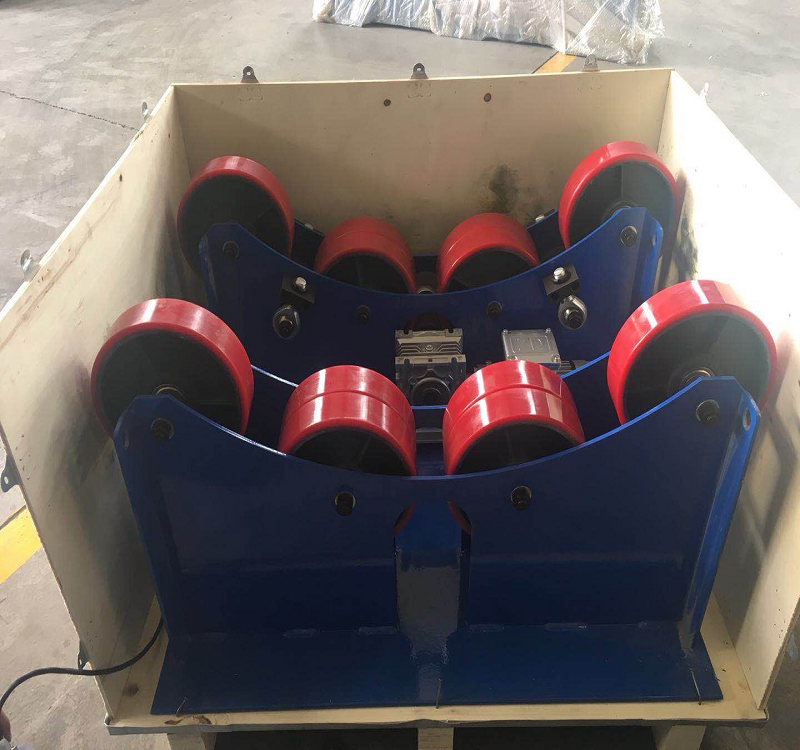

产品简介：自调式焊接滚轮架可根据筒体直径大小自行调节。其驱动采用摆线针轮减速机方式或蜗轮蜗杆减速机方式，双电机驱动。根据用户的需求，滚轮分胶轮、钢轮、钢胶组合轮三种形式 ；可与其他设备联动控制。该滚轮架主要用于圆柱形筒体的焊接、抛光、衬胶及装配等，还可与其他工装配合进行锥体、分段不等径回转体的装配和焊接。本产品广泛应用于风电、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等行业。本厂还可根据用户需要设计...
邮箱 : jnhfsk@126.com
手机: 18653180816产品详情
自调式焊接滚轮架可根据筒体直径大小自行调节，分自动和手动几种。驱动力包括蜗轮蜗杆搭配减速机，还可以使用摆线针轮减速等方式，也可以采用双电机驱动。根据不同的用户需求，滚轮可以采用分胶轮、钢轮或者纲胶组合的方式。在使用种可以根其他设备配合使用。在大型工件特别是圆形筒体的焊接，抛光，衬胶及设备装配式大量采用。甚至可以配合其他工装进行椎体，不规则回转体的焊接和装配工作。
因此本产品广泛应用于风电、压力容器、石化、管道、钢结构、锅炉、造船、堆焊修复等行业。本厂还可根据用户需要设计、定制各种类型的滚轮架。
设备参数
型号 | HG1-5 | HG1-10 | HG1-20 | HG1-30 | HG1-40 | HG1-50 | HG1-60 | HG1-80 | HG1-100 | |
载重(t) | 5 | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | |
筒体直径 | 最小(mm) | 350 | 350 | 600 | 600 | 600 | 750 | 800 | 900 | 900 |
最大(mm) | 3000 | 3000 | 4000 | 4500 | 4500 | 5000 | 5000 | 5500 | 5500 | |
滚轮速度(m/h) | 6～60 | |||||||||
电机功率(kW) | 2×0.25 | 2×0.55 | 2×0.75 | 2×0.37 | 2×0.55 | 2×0.75 | 2×0.75 | 2×1.1 | 2×1.5 | |
调速方式 | 变频调速 | |||||||||
外形尺寸 | 长度(mm) | 主1585 从1450 | 主1585 从 1450 | 主2165 从2125 | 主2410 从 2410 | 主2410 从2410 | 主2600 从 2600 | 主2600 从2600 | 主3020 从3020 | 主3020 从3020 |
宽度(mm) | 主872 从392 | 主872 从392 | 主1010 从425 | 主1260 从 550 | 主1290 从550 | 主1360 从590 | 主1360 从590 | 主1745 从760 | 主 1770 从760 | |
高度(mm) | 660 | 660 | 945 | 1125 | 1135 | 1135 | 1135 | 1400 | 1400 | |
产品配置
主动架四只滚轮全齿轮啮合，实现了工件四轮驱动，主动轮架由底座，滚轮、滚轮支架、减速机构、控制系统等主要部分组成。
售后服务
1》华飞数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；
2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；
3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）。可为海外设备提供派遣工程师维护的服务
4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册
5》出厂提供设备必需部件，备件。
华飞数控服务热线：18653180816
