优势特点：横梁为箱型钢结构非矩形管结构，焊接后经整体退火处理，以彻底地消除内应力，使之在长年使用中不发生变形。
适用范围：产品购置维护费用低，适合生产场地紧张、作业流动性强的企业（工程机械、煤矿机械、纺织机械、钢结构、造船、海工、压力容器和桥梁铁塔等）

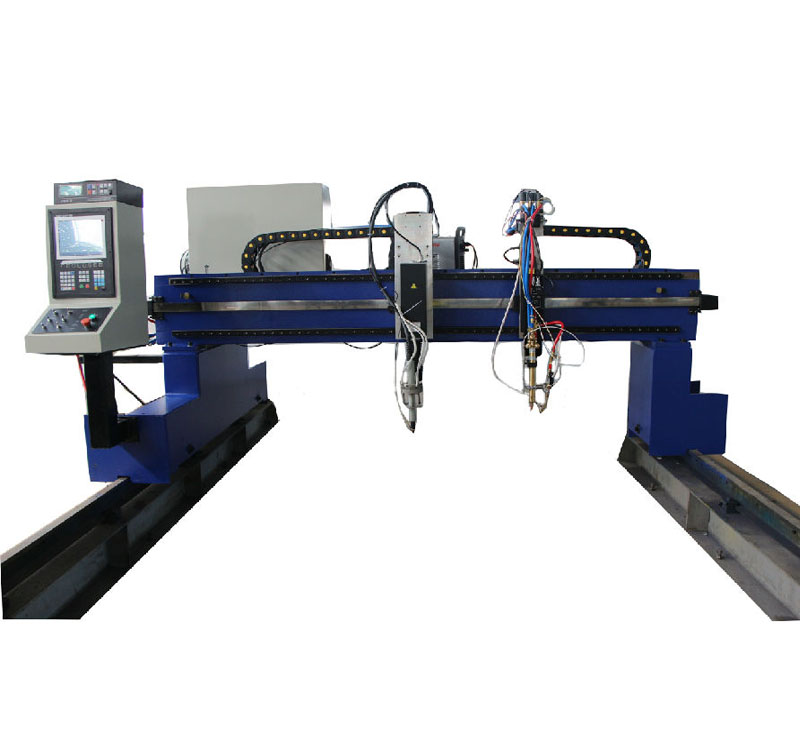

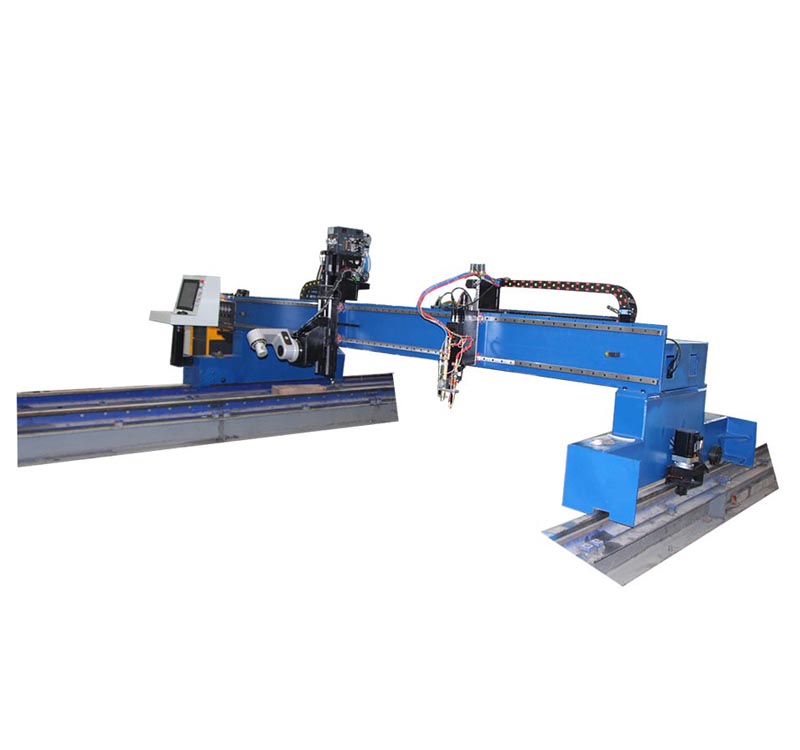

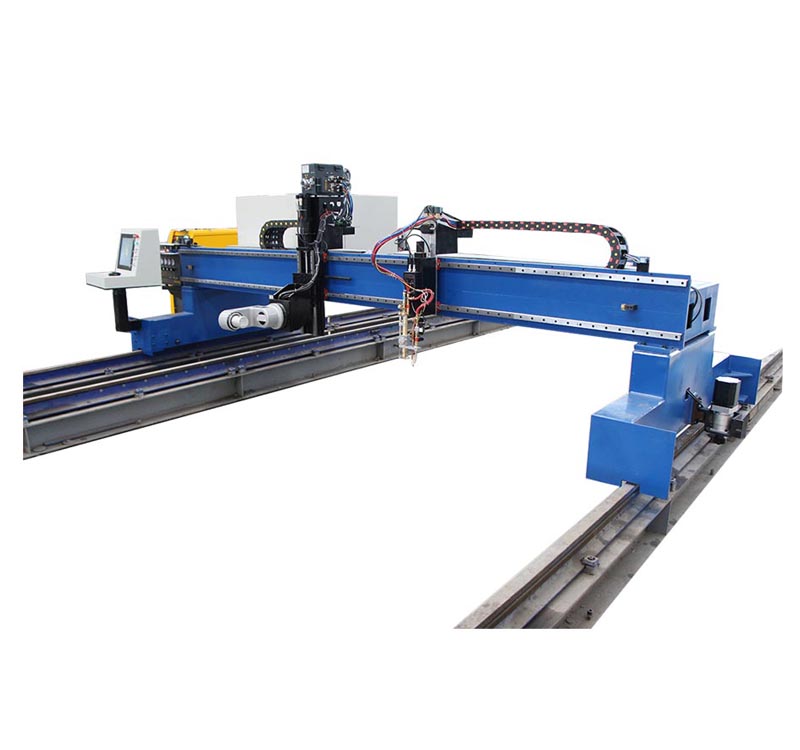

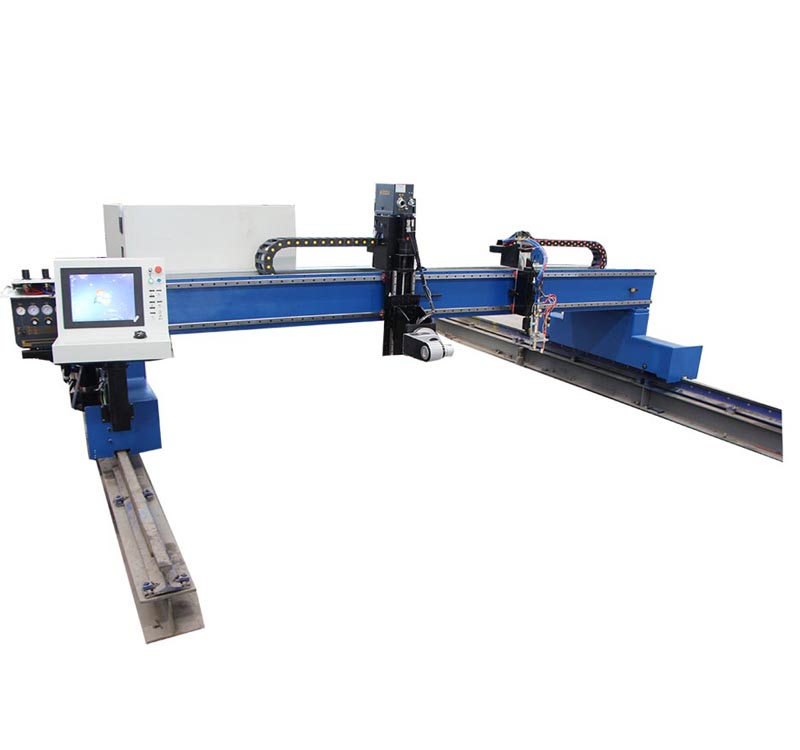

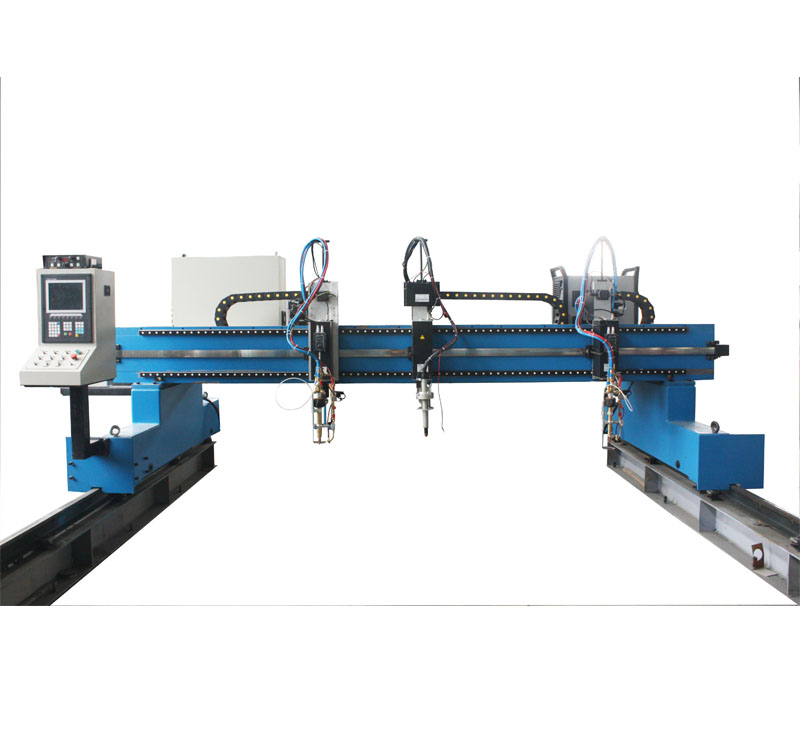

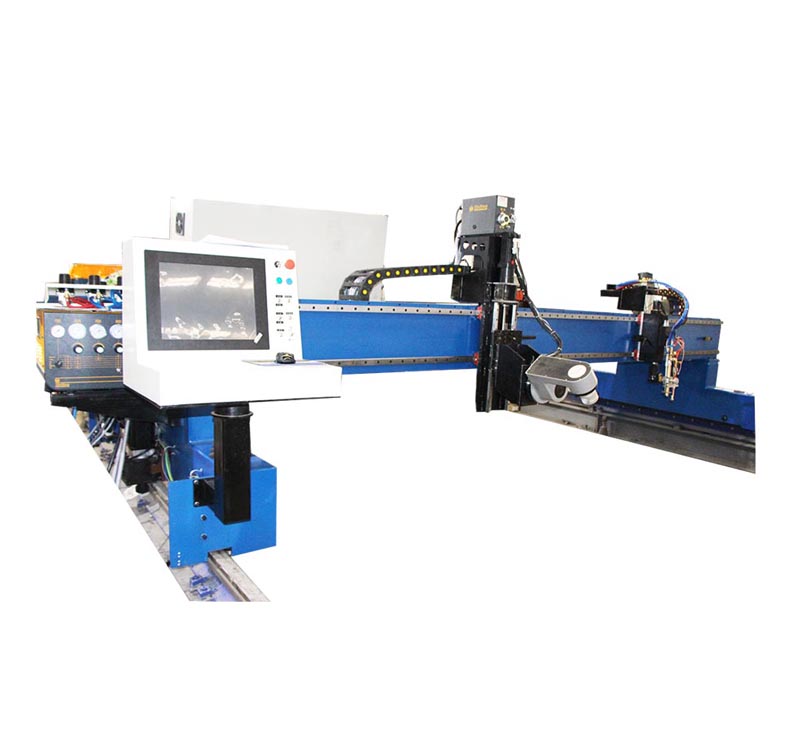

产品简介：该型数控坡口切割机为龙门式结构，横向跨度有3m、4m、5m、6m、8m等多种规格，均采用双边驱动，双轴芯直线导轨，标配为横向轨距4m，有效切割范围：3.2m，纵向轨长可定制，单火焰或单等离子坡口切割方式，带自动点火；也可增配成火焰与等离子两用坡口切割方式。
邮箱 : jnhfsk@126.com
手机: 18653180816产品介绍
该型数控坡口切割机为龙门式结构，横向跨度有3m、4m、5m、6m、8m等多种规格，均采用双边驱动，双轴芯直线导轨，标配为横向轨距4m，有效切割范围：3.2m，纵向轨长可定制，单火焰或单等离子坡口切割方式，带自动点火；也可增配成火焰与等离子两用坡口切割方式。纵向导轨长度每节2m,可按用户要求配置加长导轨及加宽横梁跨距；还可根据用户要求配置多把割炬。
机架
横梁采用龙门式机架，更好的消除扭力矩的结构，横梁为箱型钢结构非矩形管结构，焊接后经整体退火处理，以彻底地消除内应力，使之在长年使用中不发生变形。
其他家机架虽然采用龙门式机架，但是由于机架重量较轻，切割时枪头会晃，而且机身容易变形。
单边驱动
单边驱动/双边传动机械误差较大，影响龙门在全幅面的定位精度。
伺服控制系统
采用松下全数字交流伺服驱动系统，具有全数字、免维护、定位精确的编码器对机器运行间的误差进行检测的特点，并把主副机架间的误差反馈至计算机修正其误差，从而保证了机器的运行平稳性。
步进控制系统
采用不知名步进驱动系统，定位不精确，不能对机器运行间的误差进行检测，影响机器运行的平稳性。
设备参数
产品型号 | QGII-3000 | QGII-4000 | QGII-5000 | QGII-6000 | QGII-7000 | QGII-8000 |
轨道宽度（mm） | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
有效切割宽度（mm） | 2200 | 3200 | 4200 | 5200 | 6200 | 7200 |
切割长度 | 可根据客户要求定制 | |||||
数控系统 | 上海交大系统或根据用户需求选配 | |||||
切割材料 | 碳钢、锰钢等材料切削厚度 | |||||
切割方式 | 等离子切割、火焰切割 | |||||
驱动系统 | 双边伺服电机驱动 | |||||
割炬升降行程（mm） | 170,200可选 | |||||
空程速度（mm/min） | 0-10000 | |||||
切割速度（mm/min） | 0-4000 | |||||
切割厚度（mm） | 火焰：6-200；等离子：根据所选配的等离子电源 | |||||
燃气种类 | 乙炔、丙烷、天燃气 | |||||
地基种类 | H型钢或火泥地基，标准配置为H型钢地基 | |||||
产品配置
序号 | 关键部件名称 | 单位 | 数量 |
1 | 数控切割机主体 | 台 | 1 |
2 | 7级精度齿条 | 米 | 31 |
3 | 纵向导轨（50KG) | 米 | 28.5 |
4 | 横梁直线导轨 | 米 | 11 |
5 | 数控系统 | 台 | 1 |
6 | 行星减速器 | 台 | 5 |
7 | 全数字式交流伺服与电机 | 套 | 5 |
8 | 拖链 | 套 | 1 |
9 | 等离子电源 | 台 | 1 |
10 | 等离子机用割炬 | 把 | 1 |
11 | 电控柜 | 套 | 1 |
12 | 高强度轴承 | 套 | 若干 |
13 | 自动编程与套料软件 | 套 | 1 |
14 | 坡口装置 | 套 | 1 |
售后服务
1》华飞数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；
2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；
3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）可为海外设备提供派遣工程师维护的服务
4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册
5》出厂提供设备必需部件，备件。
华飞数控服务热线：18653180816
