产品详情

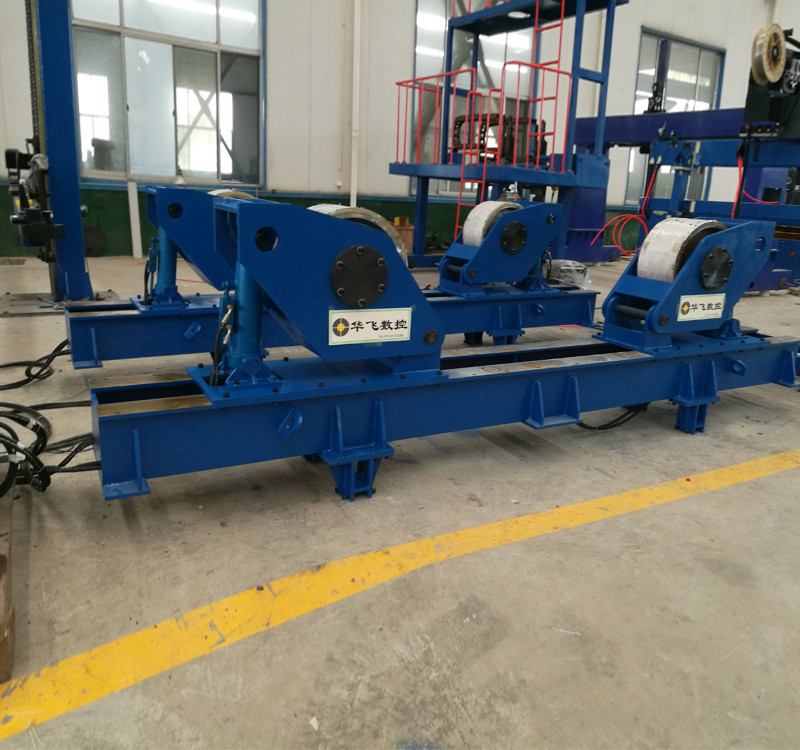

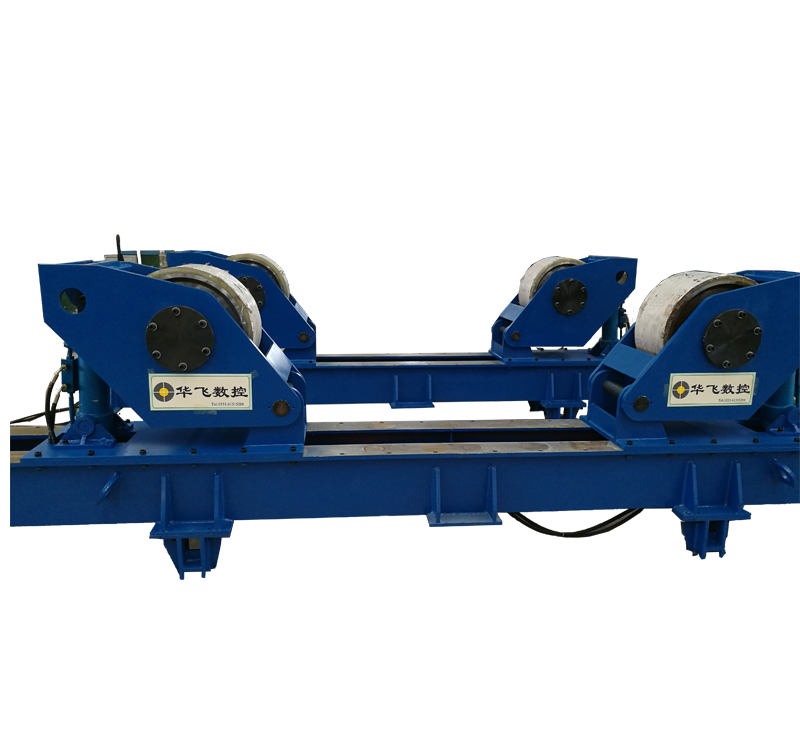

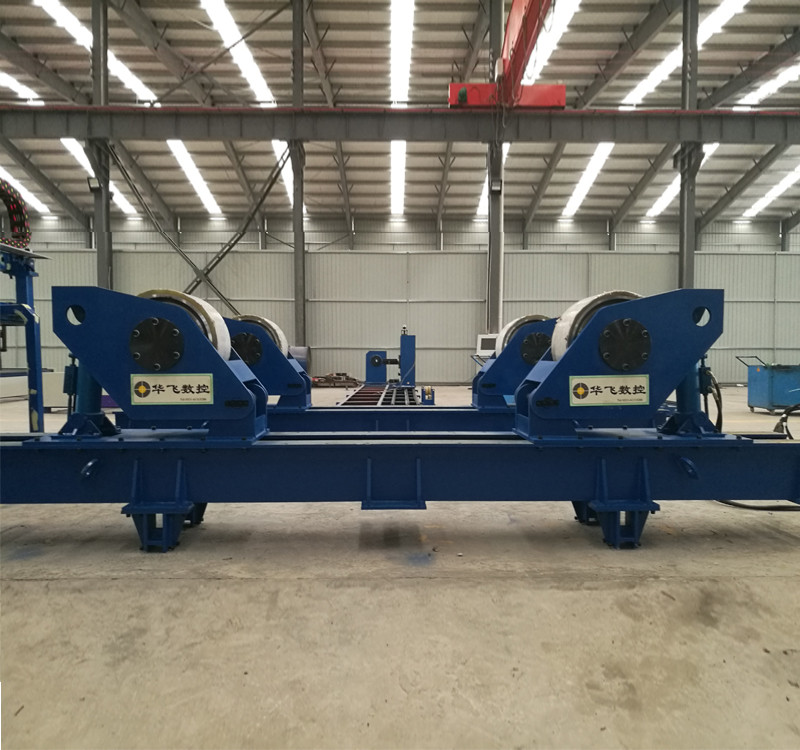

液压滚轮架主要由底座、从动滚轮组件、液压缸和液压控制系统等组成。

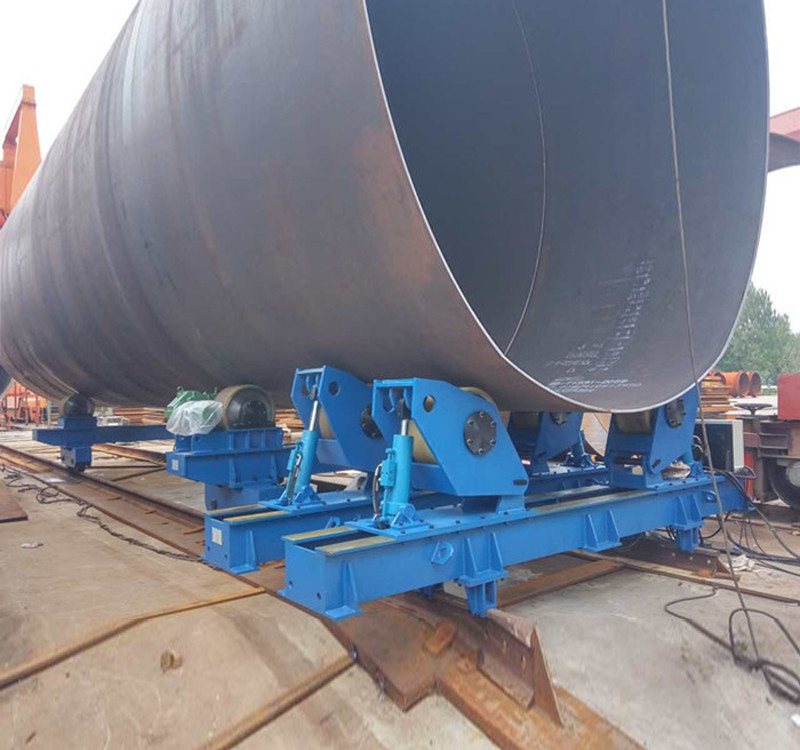

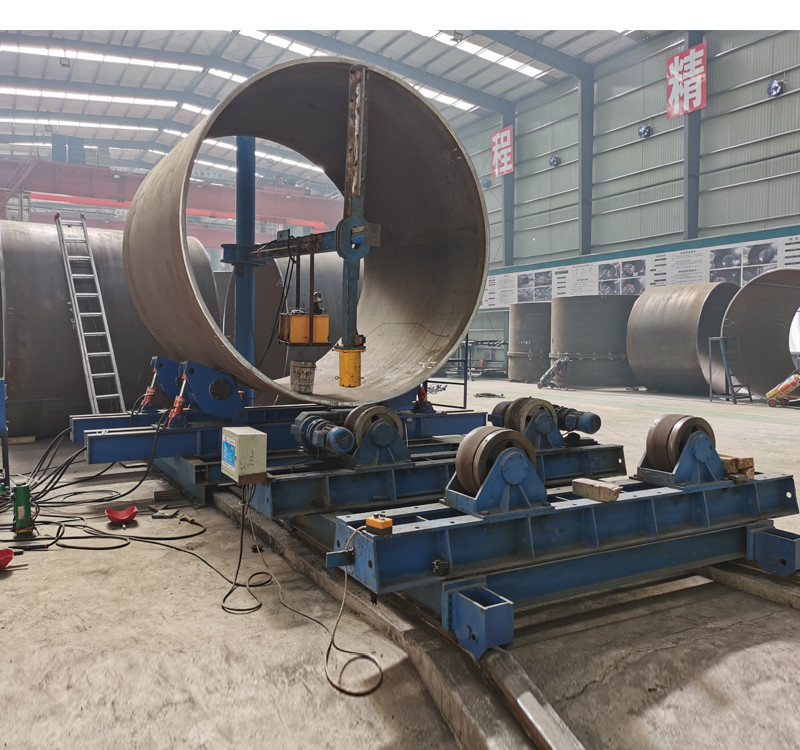

滚轮架上的液压缸带动滚轮座进行位置移动来调节筒体的中心高低、左右位置来使两筒体对齐。对齐后对两节筒体接缝处进行定位点焊。

该液压组对滚轮架每套由两台相同的从动架组成，每台从动滚轮架配有两套液压缸驱动滚轮组件的系统，用液压缸来调节滚轮组件的中心距或移动某一个滚轮来进行工件的对正作业。液压系统采用一套液压泵站统一给各个液压缸供油，液压缸可以分别操作进行控制，每个液压缸可以单独驱动一个滚轮组件。

滚轮主体采用35#铸钢轮，表面镶嵌的是硫化橡胶。

组对焊接工件时，应使工件的中心角在45°-110°之间。超出该范围时，可通过调整滚轮座的中心距实现，滚轮座中心距是通过螺钉孔分挡调节的。

滚轮架底座下方设有卡轨座，通过侧面的螺钉可以把滚轮架稳定的固定在轨道上。

1、系列液压组对滚轮架由一套液压缸滚轮架和一套不带液压缸滚轮架。
2、主、从动架采用型钢钢板结构支架，承重轴等主要零配件均采用**钢材制造，在加工成活前均经过调质处理，钢性强，综合性能好，承重量大。
3、主、从动架各有两只滚轮，主动架上两只滚轮均为同步主动轮。滚轮安装在侧板组件内。滚轮架滚轮为整体式聚氨酯滚轮、聚氨酯滚轮采用特殊配方和特殊的*化工艺制成，具有较高的承载能力和耐磨性能，不宜老化，不宜脱胶，可较长时间使用不用更换滚轮，减少维修费用和维修时间，具有较好的使用性能。
4、滚轮架通过螺栓调节自适应不同直径工件要求。方便、快捷。滚轮架的主轴上设计制作有油线槽，可经常加注滑脂保证其良好的润滑。
5、主、从动架各轴孔一次装卡镗床加工，各轴线平行度好，窜动量小。滚轮组件内安装的是国内知名生产厂家生产的**调心滚子轴承，使用该轴承具有承载能力强，本身所具有的一定自调心性能可减少一些承载过程中的弹性变形，使滚轮架具有较长的使用寿命，减少维修费用和维修时间，具有较好的使用性能。轴承内所使用的润滑脂为锂基润滑脂，具有较好的润滑性能。

设备参数

售后服务

1》华飞数控对我公司客户承诺：主机保修一年，可提供上门服务，设备首次上门可免费培训，保修服务按定作方通知24小时内行动，定作方协助承揽方进行；

2》终身提供维修服务和备品备件供应，保修期内费用全免（人为因素和不可抗因素除外），保修期后酌情收取成本费；

3》承揽方向定作方提供以下技术资料（使用说明书、合格证、电气原理图、图等）。可为海外设备提供派遣工程师维护的服务

4》出厂前会对设备进行严格工厂检测，并提供完整的设备手册

5》出厂提供设备必需部件，备件。
